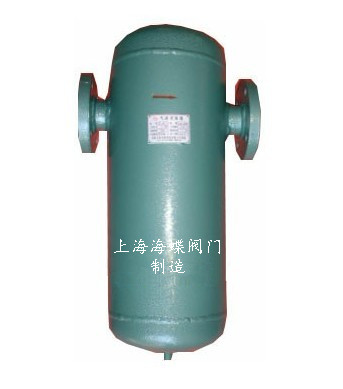

QF压缩空气分离器

上海海蝶阀门提供QF压缩空气分离器压缩空气分离器厂家

QF压缩空气分离器是用于工业含液系统中将气体和液体分离的设备,在现有气液分离器设备中,主要采用重力式和循环式分离器,他们靠重力的不同将气体和液体分离,由于现有技术只利用了介质的重力作用,因此其缺点是分离效率低,分离不彻底,设备体积和重量较大。我公司最新开发研制成功一种QF压缩空气分离器,吸取了传统气液分离器的优点,并将不足加以改进,从而达到高效率分离和彻底分离的目的。

QF压缩空气分离器工作原理

通过五级分离—降速、离心、碰撞、变向、凝聚等原理,除去压缩空气(气体)中的液态水份和固体颗粒,达到净化的作用。湿气在冷却过程中冷凝后,在分离器中的挡板廹使气体改变方向二次,并以设计好的速度旋转,产生离心力高效地分离出液体和颗粒,排水器应及时排放出冷凝液。

QF汽水分离器产品特点

1.除水效率高:可除去99%的液态水份,油份。

2.体积小、重量轻。

3.安装方便,管道式连接、可悬挂安装。

4.免维护、可靠性好。

5.按1.6-2.5MPa额定压力制造,安全可靠。

QF压缩空气分离器应用范围

1.压缩空气冷凝水分离回收

2.蒸汽管线冷凝水分离

3.气液混合部位的进/出口分离

4.真空系统中冷凝水分离排放

5.水冷却塔后的冷凝水分离

6.地热蒸汽分离器

7.其他多种气液分离应用

QF压缩空气分离器设计参数


设计压力

1.0/1.6/2.5MPa

水压试验压力

1.25/2.0/3.0 MPa

压力损失

≤0.002Mpa

设计温度

300℃

腐蚀裕度

1mm

分离效率

99%

分离颗粒

≥5μm

材料

碳钢,不锈钢


以上技术参数为标准产品参数,实际技术参数应根据客户技术要求。


QF压缩空气分离器规格与选型


型号

进出气口DN

处理量m3/min

外形尺寸mm

排污口尺寸

E

F

G

H

QF2/1

G20

2

230

250

90

180

G1/2"

QF4/1

G25

4

350

380

108

190

G1/2"

QF6/1

G32

6

220

400

133

200

G1/2"

QF20/1

G40

18

400

600

159

220

G1/2"


G50

18

400

600

159

260

G1/2"

QF40/1

65

42

510

760

219

480

G3/4"

QF60/1

80

60

580

850

273

560

G3/4"


100

60

580

850

273

560

G3/4"


125

60

580

850

273

560

G3/4"

QF120/1

150

120

580

990

426

700

G3/4"

QF150/1

200

150

630

1040

426

700

G3/4"

QF200/1

250

200

770

1180

426

700

G3/4"

QF300/1

250

300

950

1450

462

760

G3/4"

QF400/1

300

400

1400

1950

612

900

G3/4"


G代表螺纹
